Prostownik

[darcun4]

Matek, a czemu nie? Imperium powstało na nowo prawie poza miastem.

[Yagr]

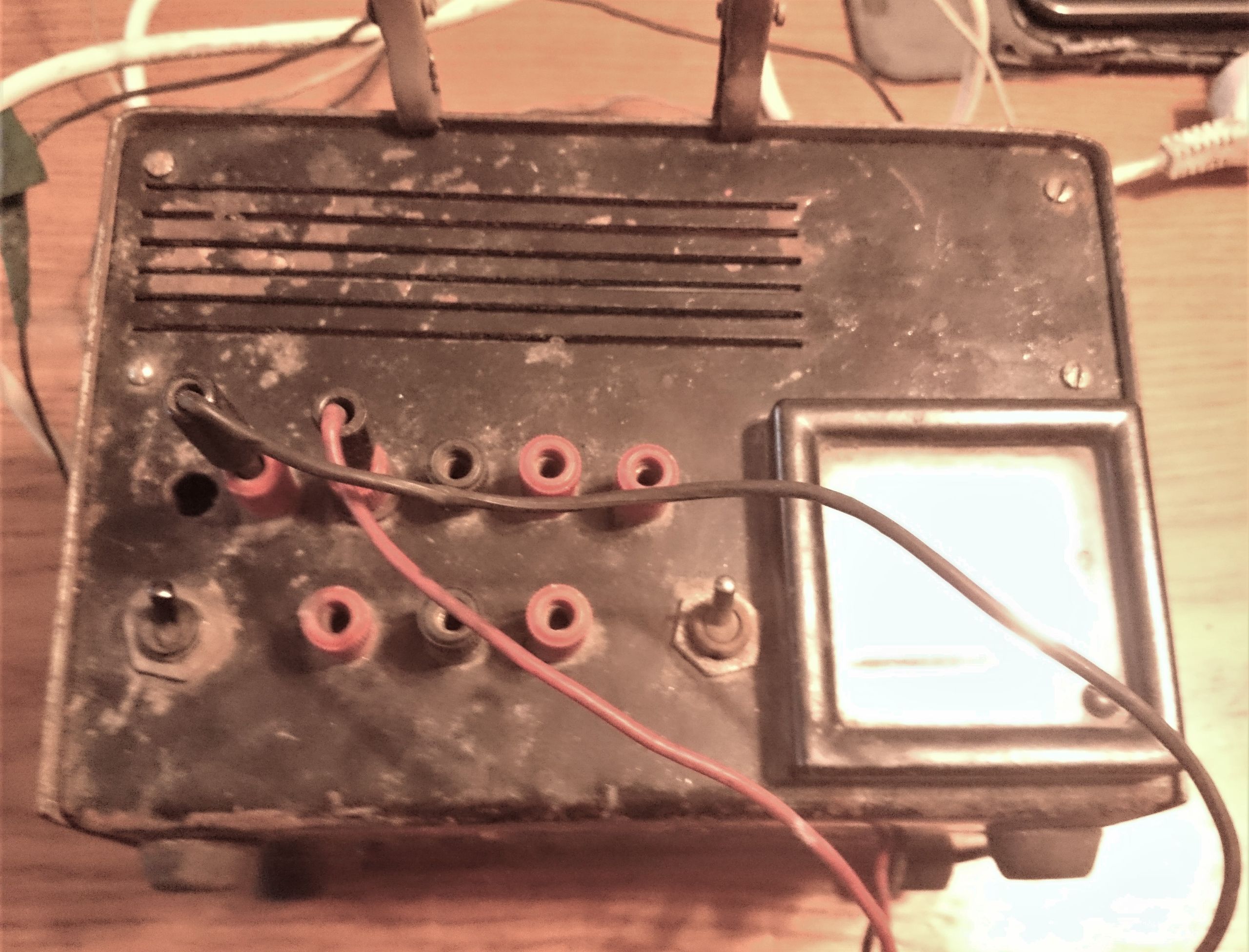

Przyglądając się temu ustrojstwu z transformatorem odkryłem tabliczkę z opisem "zakład szkolenia inwalidów w poznaniu - warsztaty szkolne - transformator oddzielający - 220v/220v - 300w" Jeśli to parametry prądowe to chyba się nada na zasilacz warsztatowy.....Niestety ojciec nie pamięta co z tym robił i co zmieniał.. za odległa przeszłość...

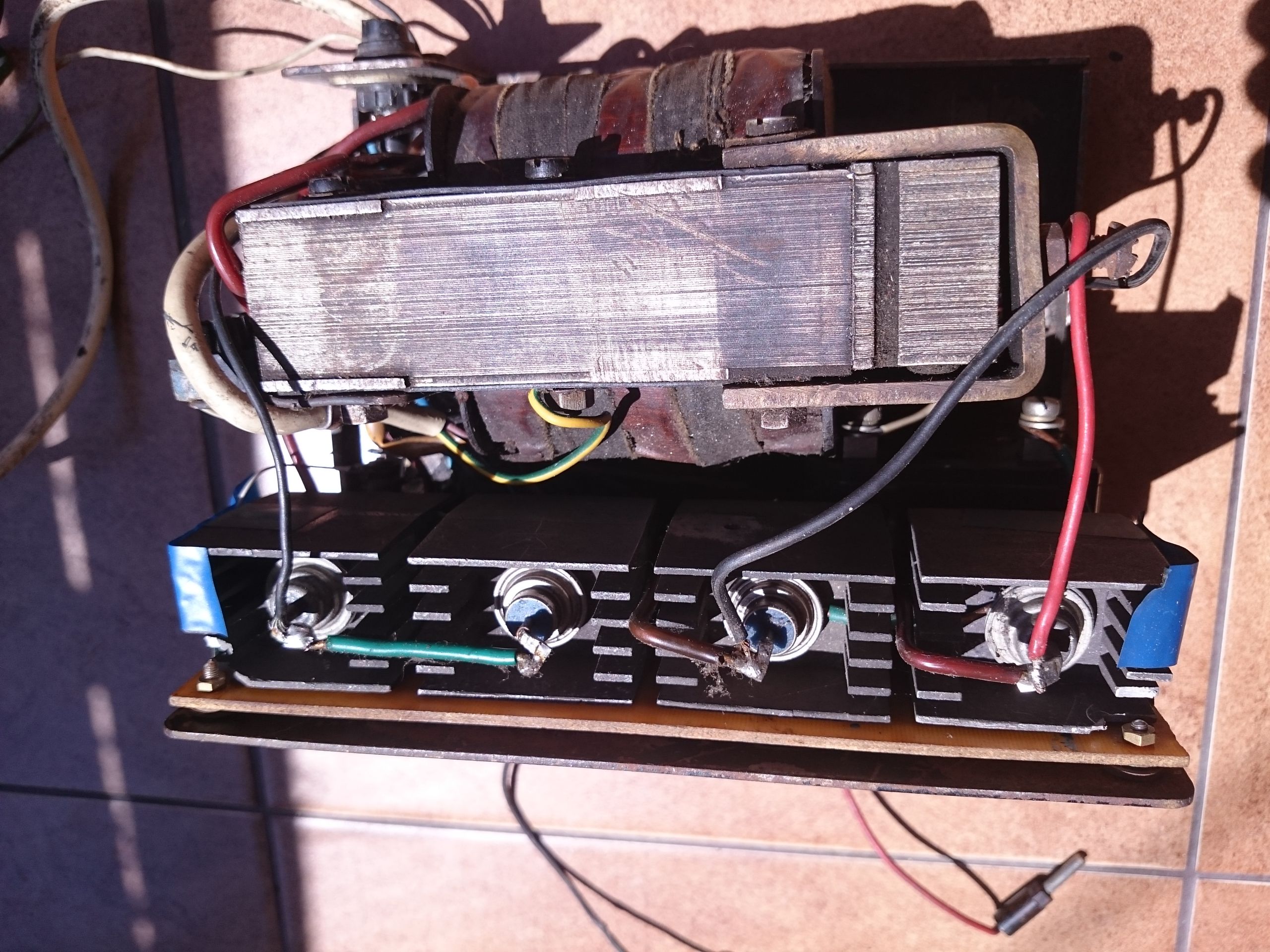

Podsumowując - mam obudowę, solidny transformator wraz z układem diód prostowniczych z radiatorami. Plan jest taki aby na tej bazie postawić zasilacz warsztatowy z zabezpieczeniem przed niewłaściwym podpięciem, bezpiecznikami na wejściu i wyjściu (na wejściu już jest bezpiecznik szklany), z zabezpieczeniem termicznym - mam jakieś wentylatory komputerowe więc mogę skonstruować chłodzenie aktywne, nie wiem jak to sterować - zwykły termistor?) Regulację prądu i napięcia chyba zrobię przy pomocy zaproponowanej przez Darka przetwornicy https://abc-rc.pl/product-pol-8577-Prze ... mierz.html
Czy macie jakieś rady tudzież propozycje jak to ogarnąć, co dodać, z jakich podzespołów korzystać?

[darcun4]

Jako zabezpieczenie przed prądem wstecznym, to wielu stosuje zwykłą diodę prostowniczą wpiętą w szereg lub diodę zenera. Ona chyba "puszcza" prąd tylko zgodnie z kierunkiem.
Teraz co do przetwornic. Do zrobienia zasilacza to proponuję zakup takiej:https://abc-rc.pl/product-pol-7871-Prze ... torow.html. Wylutujesz z niej te idiotyczne potencjometry i na kabelkach dolutujesz normalne liniowe wieloobrotowe kupione np. na Allegro. Chodzi o to, że jak ją zabudujesz, to nie masz dojścia do tych mikro pokręteł. Abyś widział prąd i napięcie zastosujesz cuś takiego:https://abc-rc.pl/product-pol-9209-Mier ... dowie.html
Zwróć uwagę, że przetwornica obniża napięcie i z trafa lepiej zasilić ją np. 24V i mieć możliwość większej regulacji.
Ten sklep co podałem linki ma ostatnio dziwną politykę, bo nawet nie sprzedają wysyłkowo, a poza tym wielu rzeczy nie mają.
Ostatnie moje zakupy robiłem tu:https://kamami.pl/13071-elektronika
EDIT
Zobacz jeszcze, czy mając takie zajebiste trafo, nie masz kilku odejść. Może warto zrobić kilka układów np. niskie napięcia z małymi prądami (0-12
v/0,01-3A), a osobno inny układ np. ładowania prostownika z napięciem np. 16,5V i prądem 10A.

[kupiec]

Darek hydraulik

[Yagr]

Darek, mam kilka wyjść, mało tego mam co najmniej podwójne uzwojenie tylko jeszcze nie wiem czy pierwotne czy wtórne niezależne od tego drugiego....
Tak jak pisałem - w opisie na tabliczce znamionowej jest 300W oraz dziwna informacja 220V/220V....

[cidzej]

220/220 ? a może to stabilizator czy jak mu tam do Rubina ?

[Jamszoł]

To jest transformator separacyjny
Jest stosowany na warsztatach samochodowych do zasilania kanałów
Dzięki temu - np. w kanale masz 220V - obecnie 230 V i nie grozi ci porażenie prądem - nawet gdy weźmiesz do ręki odizolowany przewód i staniesz boso w kanale we wodzie


https://www.youtube.com/watch?v=CKEah8nxo7M

[Yagr]

Nie wiem co to jest - na pewno nie zasilacz z Rubina bo tych sęe akurat naoglądałem.... Tak jak pisałem wcześniej - na tabliczce znamionowej jest to opisane jako transformator oddzielający.

[Jamszoł]

Dlatego napisałem - transformator 1/1 220/220 to transformator separacyjny
Pierwotne i wtórne jest identyczne
Zostaw go sobie bez przeróbek - posłuży jako zasilacz w garażu
Podłączając pod niego wiertarkę czy inne urządzenie elektryczne będziesz chroniony przed porażeniem
Można śmiało pracować na deszczu czy innym wilgotnym pomieszczeniu

[Yagr]

Po pierwsze.... nie mam garażu
Po drugie nie po to ciągnąłem to żelastwo do domu, żeby nic z nim nie robić
Po trzecie, chyba jednak na coś się przyda, skoro ma porobione wyprowadzenia chyba ze 4 z napięcie na nich jest różne (12,13,14,16V)

[WieSiu]

Zasil sobie komputer to Cie nie porazi np gdy cos przerazajacego przeczytasz lub odkryjesz

[darcun4]

Grześ, może to coś rozjaśni?: https://www.elektroda.pl/rtvforum/topic3147692.html
Edit
Patrząc na Twoje zdjęcia i zdjęcia w sieci, mam wrażenie, że ktoś już coś tam przerabiał.

[Yagr]

Pisałem, że ojciec w tym grzebał ale bardzo dawno...
